Aldi – WLAN-Repeater WLR-750 AC

Aldi Nord bietet am 29. Oktober wieder einen WLAN Verstärker an.

Vorstellung und technische Beschreibung des WLR-750
Bilder, die neue Bezeichnung (WLR-750 AC), und die WLAN Bänder 802.11 ac/a/b/g/n zeigen, dass es sich um ein neues Repeater Modell handelt. Bei diesen Gerät sind auch zwei RJ45-Schnittstellen enthalten.

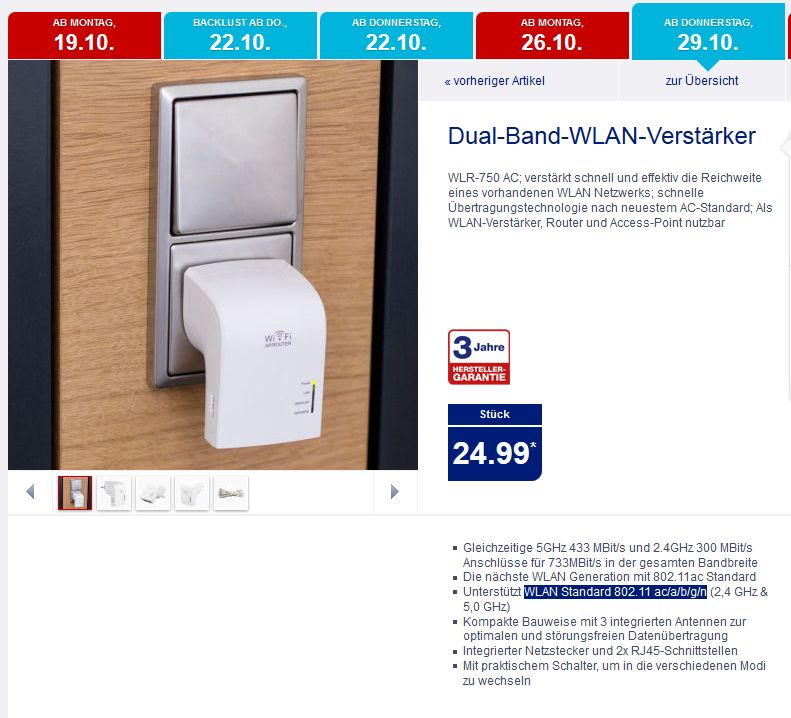

Aldi WLAN Repeater WLR-750 AC
Dieser Aufbau mit zwei Netzwerkschnittstellen ist etwas ungewöhnlich und mir bisher nur von einigen Repeater Geräten bekannt. Amazon hat derzeit ein solches im Programm:

WLAN Repeater - Verstärker - mit zwei RJ45 Schnittstellen
Die sonstiges technische Beschreibung deutet eher auf ein TP-Link Verstärker hin. Das passt auch vom sonst üblichen Preisabstand der Aldi WLAN Repeater besser: TP-Link RE200 AC750 Dualband WLAN Repeater Der von der WLAN Funktion her passende AVM FRITZ!WLAN Repeater 1750E – Dual-WLAN AC kostet schon über 50 Euro mehr. Der kleinste und günstigste AVM Repeater liegt bei Amazon bei ca. 30 Euro (AVM Repeater 310 (300 Mbit/s)), bietet allerdings auch weniger.

In der nächsten Woche werde ich den Repeater einmal einkaufen und die Einrichtung / Konfiguration hier vorstellen.

Wie auch schon der WLR-510 wird der Repeater 750 AC von Supra vertrieben. Auf Firmware-Updates braucht man nach einem Blick in den Downloadbereich dort nicht hoffen.

Bilder vom Maginon – Aldi WLR-750 AC
Aldi WLR-750-AC Maginon WLAN Verstärker
Aldi WLR-750 AC Maginon WLAN Repeater
Als Zubehör ist ein kurzes Netzwerkkabel, die Bedienungsanleitung und die Garnatiehinweise beigelegt.
Aldi WLAN Repeater WLR-750 AC Zubehör
WLR-750 AC Repeater mit 2 RJ45
Sehr schön zu erkennen die beiden Netzwerkanschlüsse für LAN und WAN/LAN. Hierauf bin ich besonders gespannt.
Login
Für die Einrichtung als Repeater (WLAN Signal wird verstärkt) oder als AccessPoint (Netzwerkkabel liegt vor Ort und es soll WLAN hinzukommen) ist es wichtig den kleinen Einstellschieber (im Handbuch steht „Modus-Schalter“) auf AP/Repeater zu stellen:
WLR-750 Modus AccessPoint oder Repeater
Den EIN-Schalter nicht vergessen – die Power LED muss grün leuchen!

Anschließend ist es möglich den WLR per WLAN einzurichten. Hierzu wählt man das neue WLAN des Repeater aus:
WLAN auswählen

Jetzt kann man im Browser die IP-Adresse des WLR-750 eingeben: 192.168.10.1
Die Loginseite sollte nun erscheinen und man darf die Sprache gerne auf Deutsch einstellen. Benutzername und Passworten lauten jeweils noch „admin“:
ALDI - Verstärker WLR-750 AC Loginseite

Konfiguration
Nun gelangt man auf die Konfigurationsoberfläche:
Konfigurations-Oberfläche des WLR-750 AC von Aldi

Interessanterweise ist die Firmware vom Juli 2015. Die Geräte scheinen also schon eine längere Reise hinter sich zu haben ;):
Firmware Stand Juli 2015

In der Konfigurationsoberfläche ist es möglich im orangenen Feld (WiFi / Wireless) die WLAN-Einstellungen per „Hand“ vorzunehmen. Das kann für alle die interessant sein, die dem 2,4 & 5G Netz unterschiedliche WLAN-SSIDs (Namen) geben wollen. Unter der hellgrünen Oberfläche verbergen sich die Netzwerkeinstellungen. Hier ist es möglich feste IP-Adressen einzurichten. (Siehe unten)

Ändern sollte man unter Management das Passwort – admin und admin ist nun mal ein häufig genutztes…

WLR-750 AC als Repeater einrichten
Für die Einrichtung des WLR-750 als Repeater nutze ich den Assistenten in der oberen linken Box. Hier wird auch sehr schön veranschaulicht, was der Repeater macht: Er empfängt ein WLAN-Signal vom Router und gibt dieses Richtung Notebook/PC weiter:
WLR-750 Maginon als Repeater einrichten
Ein Klick auf die Schaltfläche Repeater führt zur Suche der WLAN-Netze:
WLR-750 Repeater WLAN suche

Dann erhält man einen Überblick über die verfügbaren Netze der Umgebung:
WLR-750 AC WLAN suche

Bei dieser Suche habe ich teilweise das WLAN-Signal des WIFI-Repeaters verloren und musste mich neu einloggen – um diese Probleme zu umgehen kann man auch ein Netzwerkkabel in den Anschluss WAN/LAN stecken und mit dem Rechner verbinden. Der Aufruf der Konfigurationsoberfläche sollte genauso klappen.

Nun wählt man in der Übersicht hinten das passende WLAN aus:
WLR-750 WLAN auswählen und einrichten

Der „Sicherheitsschlüssel“ ist das WLAN Passwort des vorhandenen WLANs. Die SSID kann man zur Unterscheidung auch anders vergeben. Der Klick auf „zuweisen“ führt zur Übernahme der Konfiguration des Repeaters.
WLAN Konfigurations wird übernommen

Nun sollte der Repeater über den vorhandenen Router eine Verbindung mit dem Internet bekommen.

WLR-750 AC als AccessPoint einrichten
Beim AccessPoint nicht vergessen: Hier muss der WLR per Netzwerkkabel am Anschluß WAN/LAN mit dem Router/Internet verbunden sein.
Hierzu klickt man auf der Startseite unter Assistenten auf „AP„. Nun erhält man folgende Möglichkeiten:
WLR-750 als AccessPoint einrichten

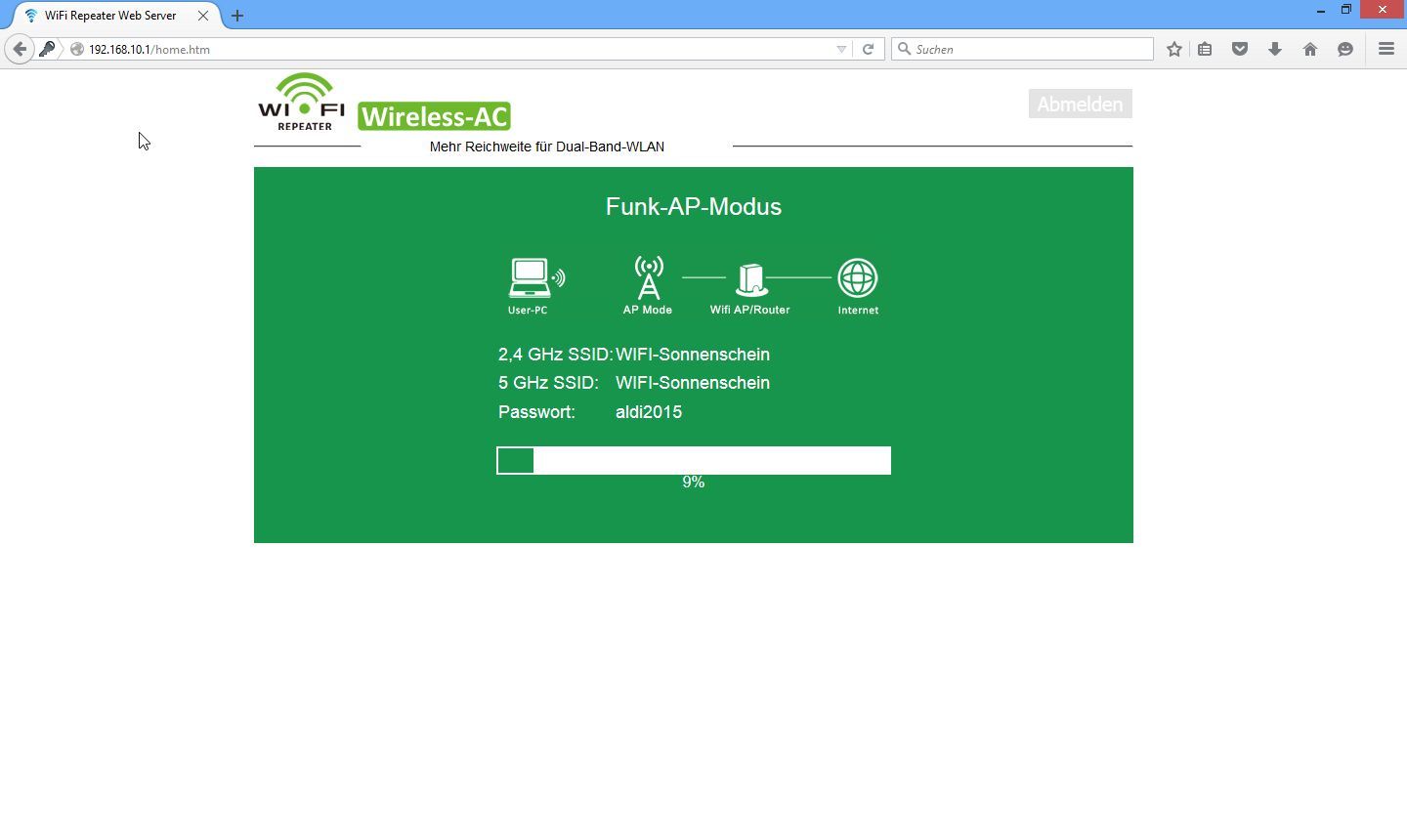

SSID und Schlüssel müssen vergeben werden – zuweisen über nimmt wieder die Einstellungen:
Aldi WLR-750 AP Einstellungen

Beide Netzwerke (2.4 und 5G) haben nun die gleiche SSID. Falls Bedarf besteht kann man einem unter den Einstellungen „WIFI“ auch einen anderen Namen geben.

Über die Windows WLAN Verbindung bekommt man nun die neue SSID zu sehen und kann sich verbinden:
WLR WLAN Verbindung funktioniert

WLR-750 IP-Adresse einstellen
Über einen Klick auf die hellgrüne Oberfläche der Startseite gelangt man auf die Einrichtungsseite der festen IP Adresse. Dieses macht dann Sinn, wenn man den WLR als AccessPoint hinter einem Router betreibt und dieser die IP Adressen vergibt. Somit ist es nach der Konfiguration des WLR immer noch ohne Probleme möglich die Einstellungen zu ändern ohne umständlich den WLR aus einer Ecke oder herausholen zu müssen.
WLR-750 feste IP einrichten
Hier vergibt man eine IP Adresse aus dem eigenen Netzwerk und klickt auf „zuweisen“. Nach einem Neustart:
WLR-750 IP Adresse übernehmen
erreicht man den AccessPoint im eigenen Netzwerk.

Router Funktion
Eine in der Bedienungsanleitung nicht dokumentierte und von Aldi nicht beworbene Funktion des WLR-750 AC ist der Router.
Lässt man den Einstellungspin unter Modus:

auf Router stehen und verbindet sich über die IP-Adresse mit dem Gerät (Login muss natürlich auch), erscheint der Konfigurations-Assistent für den Router. Hier lassen sich auch der WAN und LAN Port einrichten.
WLR 750 als vollwertiger Router
Die nächsten Schritte in der Einrichtung zeigen einen kleinen aber vollständigen Internet-Router:
Internet Router WLR-750 einrichten
Die Einstellungen lassen einen Betrieb von dynamischer IP in Richtung DSL Modem und in Richtung LAN zu.
Hier wird spätestens auch klar, warum der WLR über 2 RJ45 Netzwerkanschlüsse verfügt! Mit einem Switch hinter dem LAN Port lassen sich mehrere PCs am Netzwerkkabel betreiben.

RJ45 Netzwerk
Die beiden LAN-Anschlüsse verbinden sich „leider“ nur mit 100 Mbit.

Fazit
Da der WLR-750 auch über eine Router-Funktion verfügt und 2 Netzwerkanschlüsse besitzt gehe ich nach einem kurzen Überblick davon aus, dass es sich um ein baugleiches Gerät zum TP-Link TL-WR710N WLAN handelt. Auch dieses wird für 25 Euro bei Amazon verkauft.


Kleine Übersicht alternativer WLAN Repeater mit 802.11ac – Standard:


TP-Link RE200 AC750

Edimax EW-7438AC

ZyXEL WRE6505

Netgear EX3800-100PES


TP-Link RE450

AVM 1750E

AVM DVB-C

Hersteller TP-Link Edimax ZyXEL Netgear TP-Link AVM AVM
LAN Port ja ja ja ja & Steckdose ja ja ja & DVB-C
WLAN 11, 54, 300, 450 11, 54, 300 11, 54, 300 11, 54, 300, 450 11, 54, 300, 450 11, 54, 300, 450 11, 54, 450
Bänder 2,4 & 5 2,4 & 5 2,4 & 5 2,4 & 5 2,4 & 5 2,4 & 5 2,4 & 5
Funkstandards a/b/g/n/ac a/b/g/n/ac a/b/g/n/ac a/b/g/n/ac a/b/g/n/ac a/b/g/n/ac a/b/g/n/ac
WPS ja ja ja ja ja ja ja
max. Verschlüsselung WPA2 WPA2 WPA2 WPA2 WPA2 WPA2 WPA2
Abmessungen (HxBxT cm) 11 x 6,6 x 7,5 9,1 x 5,9 x 4 6,2 x 4,6 x 9,1 11,4 x 6,4 x 4,4 16,3 x 7,6 x 6,7 12,7 x 9,5 x 8,2 6,2 x 12,5 x 7,6
Lieferumfang keine Angaben Netzwerkkabel keine Angaben keine Angaben keine Angaben Installationsanleitung Installationsanleitung
Herstellergarantie 2 Jahre 2 Jahre 2 Jahre 2 Jahre 2 Jahre 2 Jahre 2 Jahre
Amazon-Preis ca. 34,99 € ca. 46 € ca. 48 € ca. 52 € ca. 69,90 € ca. 78 € ca. 102 €


Bei Fragen könnt Ihr gerne kommentieren.
